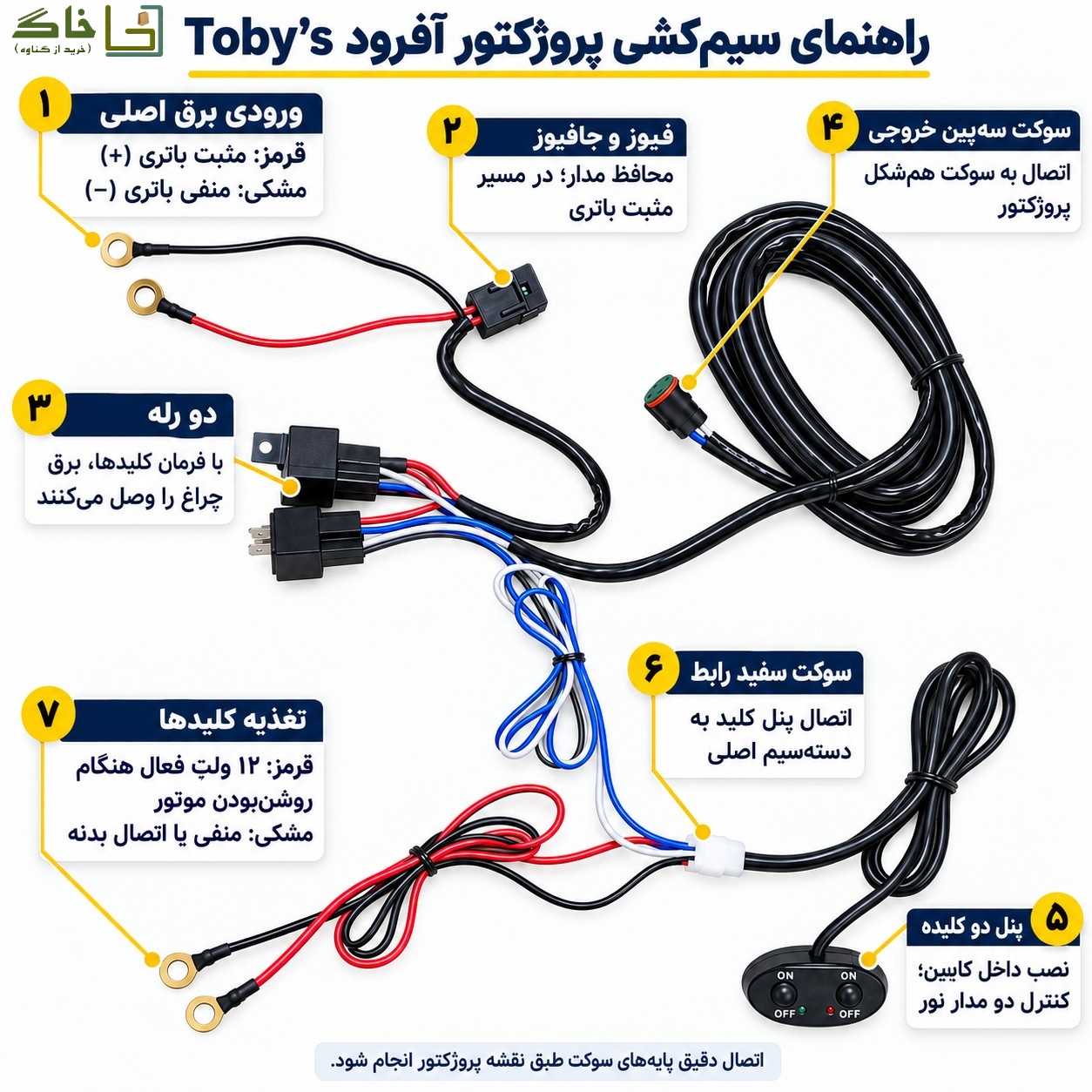

کیت سیم‌کشی دوکلیده توبیز DT Cable-14 برای اتصال و کنترل پروژکتور و لایت‌بار سازگار با برق ۱۲ ولت خودرو طراحی شده است. این مجموعه با دو کلید سیمی، رله ۴۰ آمپر، سوکت DT، نگهدارنده فیوز و سرسیم‌های حلقوی، اجزای اصلی مدار روشنایی کمکی را کنار هم قرار می‌دهد و نصب را منظم‌تر می‌کند. کنترل روشنایی از طریق دو کلید انجام می‌شود و انتخاب چراغ باید با ظرفیت مدار و آرایش پایه‌های سوکت هماهنگ باشد. برای راه‌اندازی وابسته به روشن‌بودن موتور، تغذیه مدار فرمان باید از منبع ۱۲ ولتی مناسبِ همین وضعیت تأمین شود.
محصولات مرتبط
کیت سیم‌کشی دوکلیده پروژکتور توبیز DT Cable-14
برای راه‌اندازی پروژکتور یا لایت‌بار، علاوه بر خود چراغ به مدار تغذیه و کنترل متناسب نیاز دارید. کیت سیم‌کشی دوکلیده توبیز DT Cable-14، دسته سیم، کلیدها و اجزای اتصال را در یک مجموعه آماده کنار هم قرار می‌دهد تا نصب روشنایی کمکی خودرو منظم‌تر انجام شود.
این مدل برای برق ۱۲ ولت مستقیم طراحی شده و به رله با مشخصه ۴۰ آمپر مجهز است. دو کلید سیمی، کنترل بخش‌های سازگار مدار روشنایی را در دسترس راننده قرار می‌دهند. سازگاری نهایی با چراغ، به نوع سوکت و عملکرد سیم‌های آن نیز بستگی دارد.

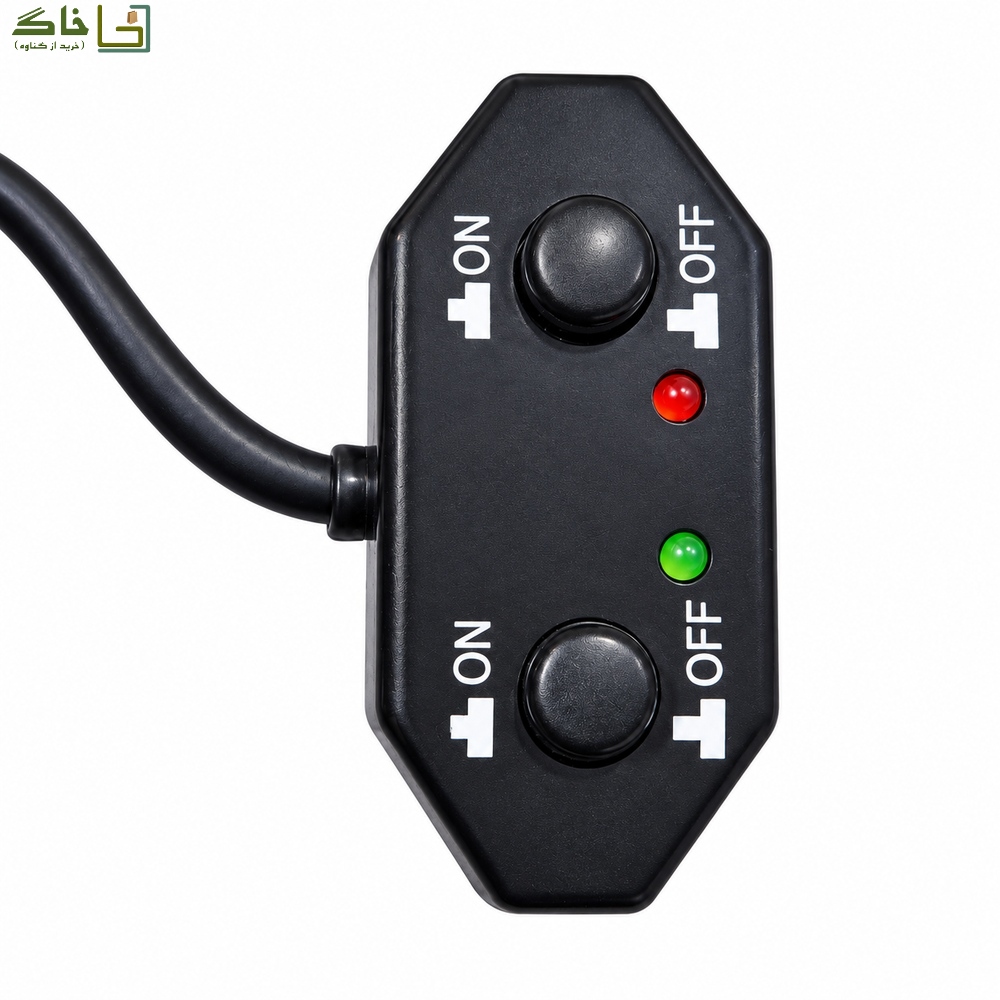

کنترل روشنایی با دو کلید سیمی
پنل دوکلیده، امکان مدیریت جداگانه بخش‌های روشنایی قابل‌کنترل را فراهم می‌کند. قرارگرفتن کلیدها در محلی در دسترس، استفاده از چراغ‌های کمکی را راحت‌تر می‌کند؛ به‌ویژه زمانی که تجهیزات روشنایی روی سپر، سقف یا بخش‌های بیرونی خودرو نصب شده‌اند.
وظیفه هر کلید باید با نقشه اتصال همان چراغ تطبیق داده شود. وجود دو کلید به‌تنهایی مشخص نمی‌کند که یک کلید برای نور سفید و دیگری برای نور زرد است یا هرکدام یک چراغ مجزا را کنترل می‌کنند. این عملکرد به ساختار چراغ و مدار متصل وابسته است.

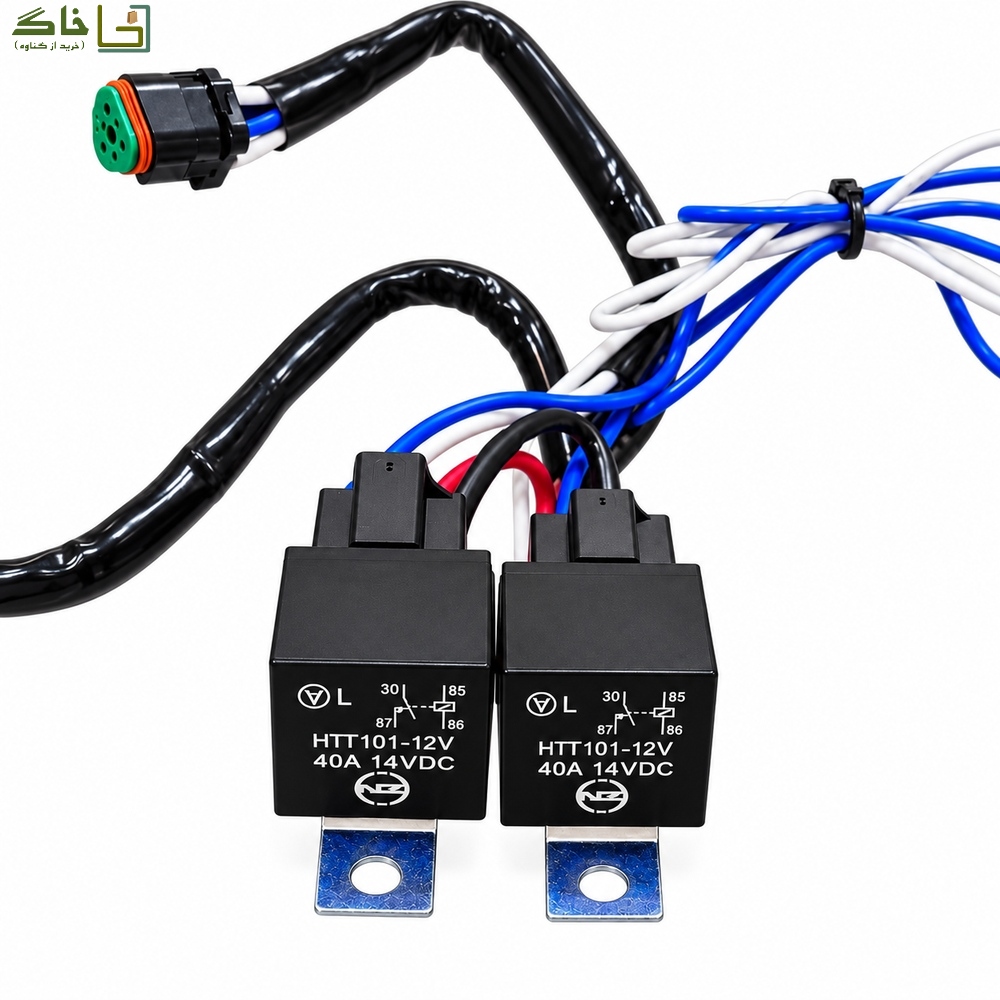

مدار رله‌ای برای کنترل مسیر تغذیه چراغ
در مدار رله‌ای، کلید برای فرمان‌دادن به رله استفاده می‌شود و مسیر تغذیه چراغ از کنتاکت‌های رله عبور می‌کند. به این ترتیب، لازم نیست جریان اصلی چراغ از کلید داخل کابین عبور کند.
رله این مجموعه دارای مشخصه ۴۰ آمپر است. برای انتخاب چراغ، ظرفیت تمام مسیر شامل سیم، سوکت، فیوز و کنترلر باید در نظر گرفته شود؛ عدد روی رله به‌تنهایی ظرفیت کل دسته سیم را مشخص نمی‌کند.

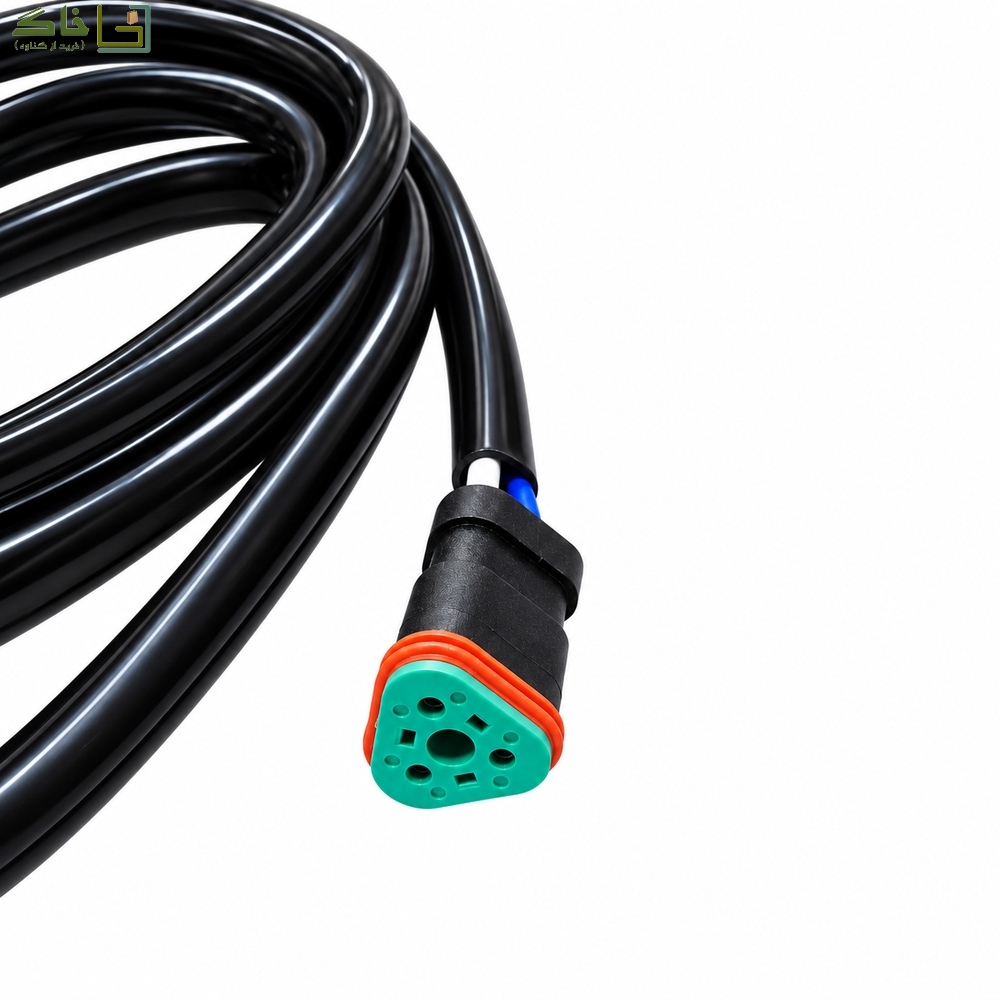

سوکت DT و اتصال قابل جداسازی
اتصال سوکتی، جداکردن چراغ از دسته سیم را برای سرویس یا جابه‌جایی راحت‌تر می‌کند. خروجی نمونه این محصول سه‌پین است؛ بنابراین هنگام انتخاب چراغ یا رابط، تعداد پین‌ها، فرم سوکت و ترتیب عملکرد سیم‌ها باید تطبیق داده شود.
سه‌پین‌بودن به‌تنهایی نوع نور یا وظیفه پین سوم را تعیین نمی‌کند. برای حفظ عملکرد کامل چراغ، اتصال باید با نقشه همان مدل هماهنگ باشد.
امکان راه‌اندازی فقط هنگام روشن‌بودن موتور
اگر می‌خواهید پروژکتور پس از خاموش‌شدن موتور قابل روشن‌کردن نباشد، مدار فرمان کلیدها باید به منبع ۱۲ ولتی متصل شود که فقط هنگام کارکرد موتور فعال است. با قطع این فرمان، امکان فعال‌کردن چراغ از طریق کلیدها نیز قطع می‌شود.
این روش، احتمال روشن‌ماندن ناخواسته پروژکتور پس از خاموش‌کردن خودرو را کاهش می‌دهد. برق اصلی چراغ همچنان از مسیر توان مجموعه تأمین می‌شود؛ سیم فرمان، جریان اصلی پروژکتور را حمل نمی‌کند.
تفاوت برق سوئیچی با برق وابسته به کارکرد موتور
برق ACC یا برق پس از سوئیچ ممکن است با موتور خاموش نیز فعال باشد. بنابراین برای عملکرد «فقط با موتور روشن»، باید منبع فرمانی انتخاب شود که واقعاً همین شرط را داشته باشد. این عملکرد به نحوه نصب مدار وابسته است.
کاربرد در خودرو
این کیت برای نصب روشنایی کمکی سازگار در خودروهای سواری، شاسی‌بلند، پیکاپ و خودروهای آفرودی ۱۲ ولتی کاربرد دارد. پیش از نصب، مسیر عبور دسته سیم، محل کلیدها و فاصله چراغ تا بخش تغذیه بررسی می‌شود تا قطعات در محل مناسب قرار بگیرند.
وجود مجموعه آماده، نیاز به تهیه جداگانه بخش‌های اصلی مدار را کمتر می‌کند و مسیر سیم‌کشی را منظم‌تر نگه می‌دارد.
